1.Шаровая стержневая мельница имитирует принцип измельчения водой в природе, обеспечивая высокоэффективное измельчение за счет взаимодействия мелющей среды и материала внутри барабана.
2.Шаровая стержневая мельница оснащена передовой балансовой конструкцией, способна оставаться стабильной при длительной работе, снижать вибрации и повышать производительность.
3.Уникальная конструкция шаровая стержневая мельница облегчает ее разборку, монтаж и обслуживание, сокращая временные издержки на ежедневное техническое обслуживание.
Шаровая стержневая мельница — это тип шаровой мельницы, которая использует принцип перелива: после того как уровень готовой пульпы в барабане превышает уровень разгрузочного отверстия, пульпа естественно выливается. Также это один из распространенных типов мокрых шаровых мельниц в процессах обогащения руды. Шаровые стержневые мельницы широко применяются в производствах цемента, силикатных изделий, новых строительных материалов, огнеупорных материалов, удобрений, обогащения черных и цветных металлов, а также стекла и керамики.
1.Шаровая стержневая мельница имитирует принцип измельчения водой в природе, обеспечивая высокоэффективное измельчение за счет взаимодействия мелющей среды и материала внутри барабана.
2.Шаровая стержневая мельница оснащена передовой балансовой конструкцией, способна оставаться стабильной при длительной работе, снижать вибрации и повышать производительность.
3.Уникальная конструкция шаровая стержневая мельница облегчает ее разборку, монтаж и обслуживание, сокращая временные издержки на ежедневное техническое обслуживание.

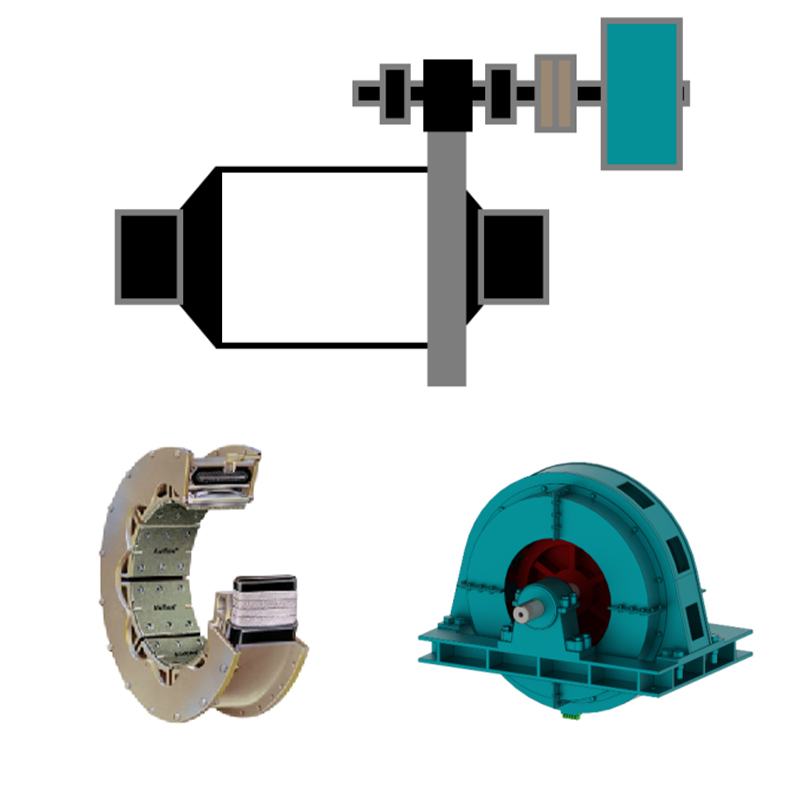

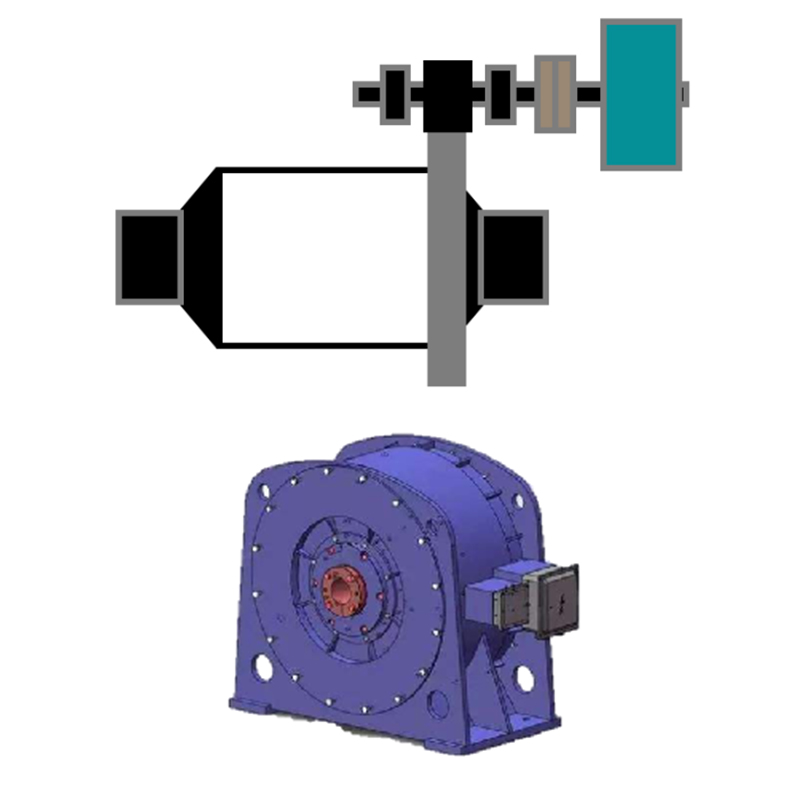

Синхронный привод: пневматическая муфта + синхронный электродвигатель

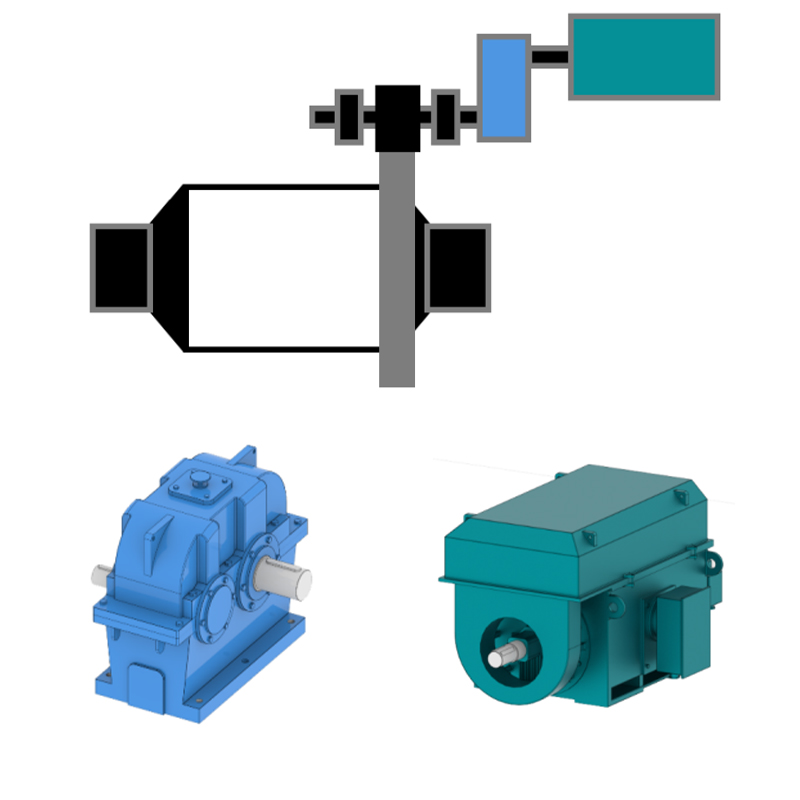

Асинхронный привод: редуктор + асинхронный электродвигатель
Прямой привод: электродвигатель с постоянными магнитами (ПМД)
| № п.п. | Параметр | Переливная шаровая мельница MQY5595 |
| 1 | Тип мельницы | Переливного типа |
| 2 | Внутренний диаметр барабана | 5500mm |
| 3 | Полезная длина барабана | 9250mm |
| 4 | Длина барабана | 9500mm |
| 6 | Рабочий объем барабана | 217m3 |
| 7 | Максимальная шаровая загрузка | 352t |
| 8 | Отношение к критической скорости вращения | 76% |
| 9 | Рабочая скорость вращения барабана | 13.7r/min, 13.7 об/мин |
| 10 | Мощность основного двигателя (кВт) | 4800kW, 4800 кВт |
| № п.п. | Модель | Наименование | Кол-во | （mm）
Размер (мм) |
（t）
Масса ед. (т) |

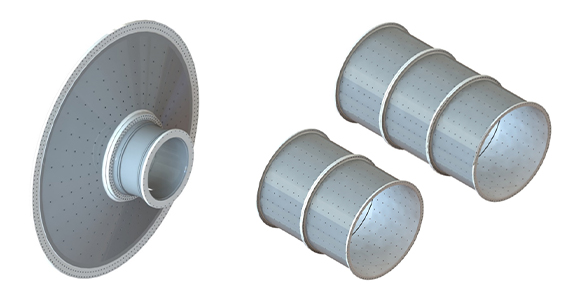

| 1 | Переливная шаровая мельница MQY5595 | Торцевая крышка | 2 | Φ6250×2250 | 49 |
| 2 | ½ Зубчатое колесо | 2 | 8375×4188×900 | 24 | |
| 3 | Средняя секция барабана | 1 | Φ6250×3520 | 37 | |
| 4 | Боковая секция барабана | 2 | Φ6250×2985 | 32.5 |

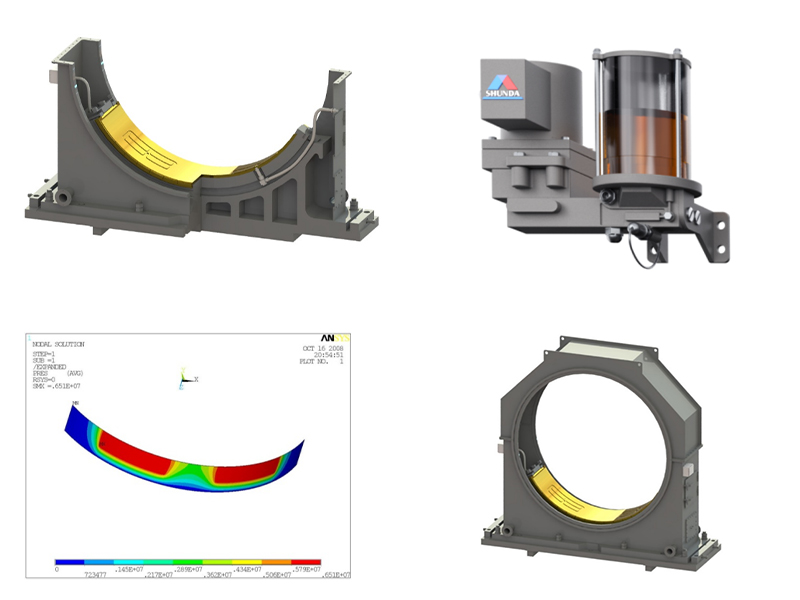

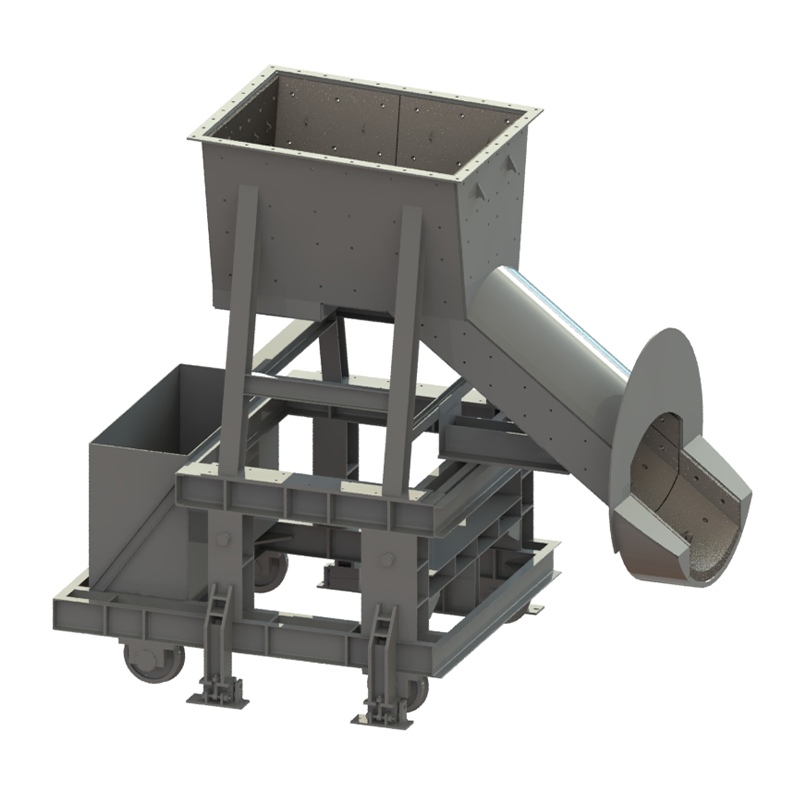

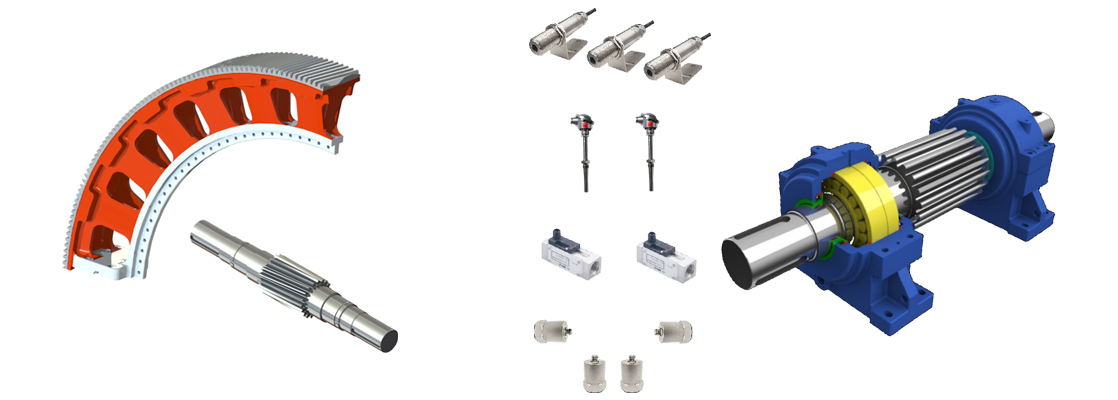

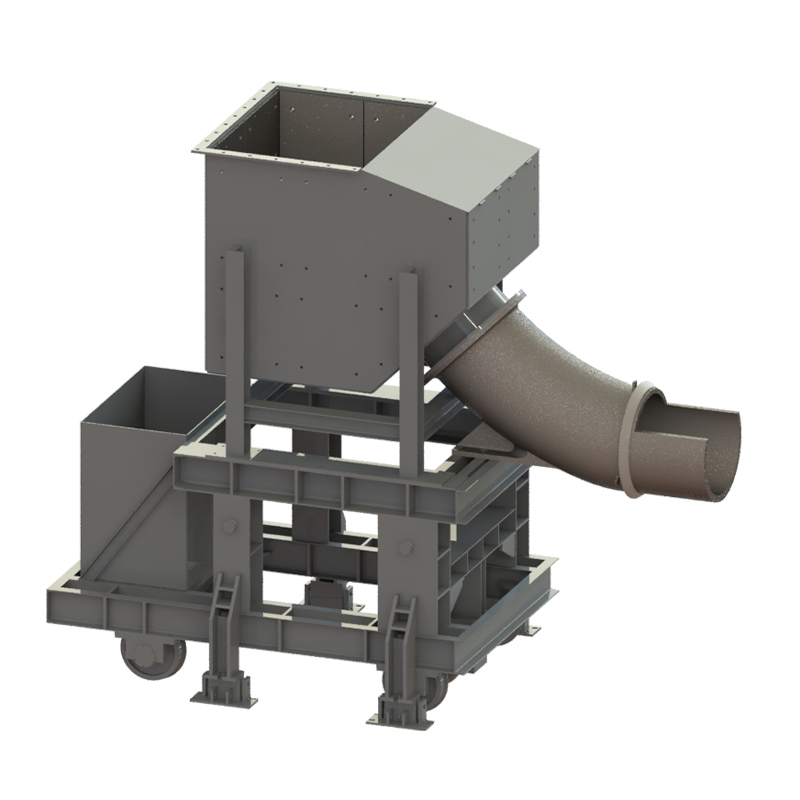

Шаровая стержневая мельница состоит из основных узлов: загрузочного устройства, разгрузочного устройства, вращающегося барабана, приводного узла и т.д. Полая цапфа изготовлена из литой стали с заменяемой внутренней футеровкой. Большое зубчатое колесо вращающегося барабана изготовлено методом фрезеровки зубьев из отливки. Внутренняя поверхность барабана облицована износостойкими футеровками, обладающими хорошей износостойкостью. Мельница работает плавно и надежно. В зависимости от типа материала и способа разгрузки можно выбрать сухую или мокрую шаровую мельницу.
Ключевая ценность вертикальной шаровой мельницы заключается в ее высокой адаптивности и человекоориентированном дизайне. Благодаря регулируемой скорости вращения и соотношению мелющей среды, эта вертикальная шаровая мельница гибко адаптируется к характеристикам материалов различной твердости и вязкости, точно соответствует требованиям к гранулометрии, обеспечивая производственную гибкость «одного оборудования — много функций». Ее энергосберегающие и экологические характеристики проявляются на всем этапе эксплуатации: усовершенствованная конструкция передачи мощности значительно снижает энергопотребление, а многоуровневая технология шумоподавления улучшает производственную среду, полностью соответствуюя стандартам зеленого производства. Особенно стоит отметить безопасность и надежность: интеллектуальная система мониторинга в реальном времени контролирует состояние оборудования, а механические взаимные блокировки и механизмы защиты от перегрузки гарантируют безопасность операторов и стабильную работу оборудования даже при внезапных колебаниях технологических условий. Именно эта вертикальная шаровая мельница предоставляет надежный решение для промышленного измельчения в интеллектуальном, безопасном и устойчивом режиме.
Разгрузка вертикальной шаровой мельницы осуществляется за счет того, что внутренний диаметр полой цапфы на разгрузочном конце немного больше, чем на загрузочном, что создает определенный наклон уровня пульпы в мельнице к разгрузочному концу. Когда уровень пульпы превышает нижнюю линию внутреннего диаметра разгрузочного отверстия, пульпа переливается и выходит из мельницы. Это не принудительная разгрузка с высоким уровнем материала, характеризующаяся низкой скоростью разгрузки. Поэтому материал задерживается в мельнице дольше, а эффективное действие мелющей среды ниже. В результате вертикальные шаровые мельницы имеют значительный эффект переизмельчения, а производительность ниже, чем у решетчатых мельниц того же размера. Обычно они применяются для тонкого измельчения или в качестве второй стадии в двухстадийном измельчении.

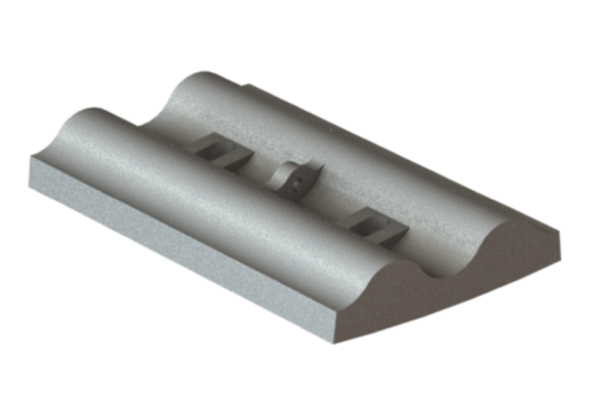

Футеровки барабана шаровой мельницы: молибденовый сплав с повышенным содержанием хрома

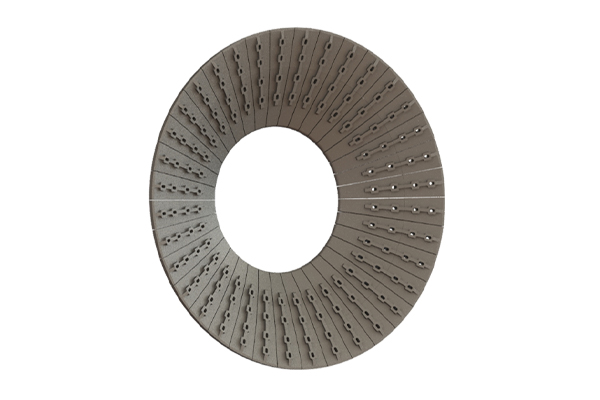

Футеровки торцов шаровой мельницы: молибденовый сплав с повышенным содержанием хрома
Основанная в 1988 году, ООО Шэньян Шуньда Импорт Экспорт — это ведущее крупное частное предприятие по производству тяжелого горного оборудования в Китае. За 36 лет развития компания постепенно сформировала систему полной производственной цепочки, включающей исследования и разработки, производство, продажи и сервисное обслуживание, и стала лидером отрасли горного машиностроения Китая.

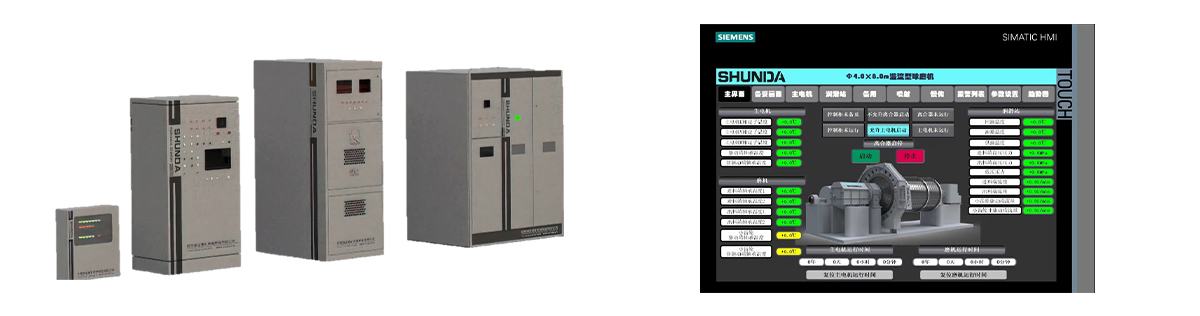

Электрическое управление：
ПЛК - Siemens S7-1500.
Сенсорный экран - Siemens 12' Exclusive Screen 6AV2124-0MC01-0AX0
ООО Шэньян Шуньда Тяжелое Горное Машиностроение производит гидравлические гирационные дробилки серии SD (G), конусные дробилки серии H, конусные дробилки серии HC (heavy duty) high energy, полумобильные дробильные установки, одноцилиндровые гидравлические конусные дробилки серии HV, одноцилиндровые гидравлические конусные дробилки серии HV/HVS, дробилка для производства мелкого песка JPS, полуавтогенные мельницы серии MZS и шаровые мельницы серии MQS/ MQY, Башенные мельницы серии SDTM экспортируются на крупные горнодобывающие предприятия в стране и за рубежом. В то же время, Shunda Heavy Mining вложила много средств в исследования и разработки в области сверхтонкого измельчения, чтобы разработать дисковые мельницы серии SDDM для удовлетворения растущего спроса на сверхтонкий порошок. Компания Shunda Heavy Mining уже много лет подряд считается предпочтительным китайским брендом в области дробления и измельчения.
